Planta de Tratamiento de Aceite de Transformador
KLEANOIL DVTP series purificador de aceites aislantes está diseñado para el procesamiento de fluidos dieléctricos usadas en transformadores de alto voltaje llenos de aceite. Con un diseño de alto vacío de doble etapa, DVTP series máquinas de filtración de aceites aislantes han mejorado la capacidad de deshidratación y desgasificación, por lo tanto, especialmente adecuado para las tareas de mantenimiento de transformadores eléctricos de potencia de alta tensión.
Equipo de acondicionamiento de aceite de transformador se puede usar para mejorar el voltaje de ruptura del aceite nuevo sin tratar, o purificar en servicio fluido aislante, a fin de mejorar las propiedades de aislamiento eléctrico y extender su vida útil.
DVTP planta de tratamiento de aceites dieléctricos también puede actuar como un sistema de bomba de vacío para la evacuación del transformador y realizar aceite vacío llenado tareas.
- Siete modelos disponibles para acomodar diversos caudales
- Potente combinación de bomba rotativa de paletas y bomba Roots
- Bajo watt densidad elemento de calentamiento
- Duplex tecnología de evaporación
- Remueve la humedad abajo para 3 PPM y menos
- Remueve el contenido de gas abajo para 0,1% en volumen
- Filtración de tres etapas
- Eliminar 99,5% de partículas grande que 1 micra
- El control nivel de líquido de óptico
- Mecanismo preventivo Interlocked
- En línea de el llenado de aceite de vacío y purificación
Opcional:
- Gabinete resistente a la intemperie

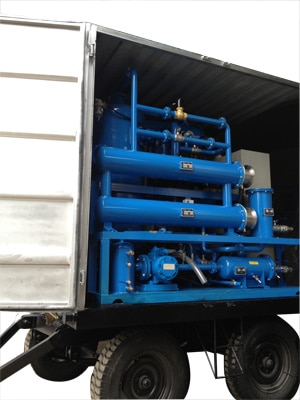

- Móvil remolque tipo
- Tipo prueba de explosiones
- PLC y HMI control táctil
- Diseño personalizable, materiales y componentes
| Datos | unidad | DVTP-30 | DVTP-50 | DVTP-100 | DVTP-150 | DVTP-200 | DVTP-250 | DVTP-300 |
| caudal | L/H | 1800 | 3000 | 6000 | 9000 | 12000 | 15000 | 18000 |
| vacío de trabajo | MPa | -0.08 ～ -0.099 | ||||||
| presión de trabajo | MPa | ≤0.5 | ||||||
| voltaje de ruptura | KV | ≥75 | ||||||
| contenido de agua | PPM | ≤3 | ||||||
| contenido de gas | % | ≤0.1% | ||||||
| tamaño de partículas | micron | ≤1 | ||||||
| temperatura | ℃ | 40 ～ 65 | ||||||
| energía de la fuente | 380V, 50Hz, 3Ph ( personalizable) | |||||||
| ruido | dB（A） | ≤75 | ≤75 | ≤80 | ≤80 | ≤80 | ≤82 | ≤85 |
| potencia de calefacción | KW | 24 | 45 | 72 | 90 | 135 | 150 | 180 |
| potencia total | KW | 27.5 | 49 | 78.5 | 97 | 144 | 160.5 | 192 |
| entrada y salida calibre | mm | φ25 | φ32 | φ42 | φ50 | φ50 | φ60 | φ60 |
| peso | Kg | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 |
| dimensión | longitud | 1100 | 1500 | 1800 | 1900 | 2000 | 2200 | 2300 |
| ancho | 800 | 950 | 1000 | 1100 | 1200 | 1300 | 1400 | |
| altura | 1400 | 1600 | 1700 | 1800 | 1900 | 2250 | 2400 | |
Nota: Los datos técnicos son sólo para referencia. Nos reservamos el derecho de realizar cambios en el curso del desarrollo del producto.
Flow Diagram:
Structure Drawing:
